25吨双梁起重机的金属结构设计有何要点
本文相关关键词：
双梁起重机公司|双梁起重机生产公司|双梁起重机销售公司
江苏苏州25吨双梁起重机公司15517313026具有可靠的生产技术，可靠的生产工艺，精良的制造设备，完善的检测手段，专注从事单梁行车、双梁行吊、欧式行车、桥式行吊、门式起重机等设备的制造与销售服务。

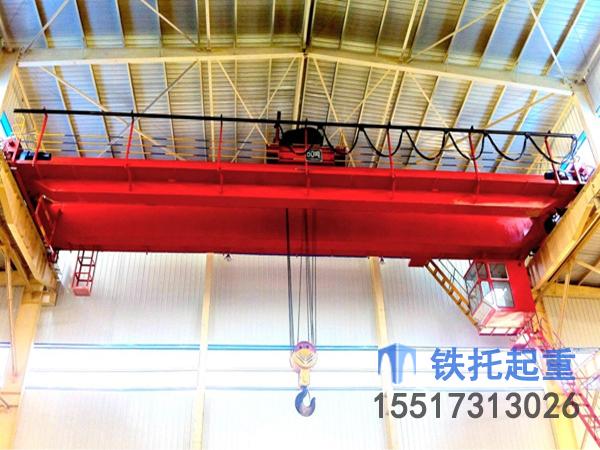

江苏苏州25吨双梁起重机生产公司探讨25吨双梁起重机的金属结构设计有何要点？25吨双梁起重机的金属结构设计要点主要包括以下几个方面： 一、结构形式与材料选择 结构形式：双梁起重机的主梁通常采用双梁箱型结构形式，由主梁、端梁、小车轨道、小车电缆滑架、梯子、平台、栏杆等组成。主梁和端梁为主要受力构件，均为箱型结构，具有足够的强度、刚度和稳定性。 材料选择：主要钢板采用Q235-B等材料，这些材料具有良好的力学性能和加工性能，能够满足起重机金属结构的设计要求。 二、主梁设计 跨中上拱度：主梁跨中上拱度应符合国家标准要求，以确保起重机的运行平稳性和承载能力。 缓冲器与限位开关：主梁两端设有小车缓冲器、小车终点行程限位开关和小车轨道止挡，以防止小车在运行过程中发生碰撞或超出行程范围。 加强筋板：在主梁的关键部位，如电机、制动器、减速器、卷筒及滑轮组处下部，都设有加强筋板，以提高主梁的局部强度和刚度。 三、端梁设计 连接方式：端梁与主梁进行刚性联接，两根端梁的中部通常用螺栓连接起来，形成完整的框架结构。 车轮与轴承：端梁上安装有大车车轮和轴承，车轮采用标准双轮缘圆柱踏面形式，材质和热处理工艺需满足设计要求，以确保车轮的耐磨性和承载能力。 缓冲器与限位开关：下横梁两端设置大车缓冲器和行程开关，以限制起重机的运行范围并防止碰撞。 四、通道与平台设计 通道宽度与护栏：通道宽度不小于500mm，外侧设有护栏，高度为1050mm，中间布置两道横杆，间距350mm，底部设有维护板，高度100mm，以确保人员安全。 安全走梯：设置能安全上下的安全走梯，梯子踏板为花纹钢板，具有足够的刚性和良好的防腐抗滑性能。梯子的宽度不小于600mm，两侧设置栏杆和围护板。 平台踏板：所有平台踏板为花纹钢板，板厚不小于4mm，并在凹处开漏水孔，以防止积水。 五、载荷计算与校核 载荷类型：在进行起重机金属结构计算时，应考虑固定载荷、小车轮压、动力效应系数、惯性载荷、偏斜运行侧向力、扭转载荷等多种载荷类型。 校核方法：采用许用应力法或极限状态设计法对起重机的金属结构进行校核计算，确保结构在各种载荷作用下的强度、刚度和稳定性满足设计要求。 六、制造与安装要求 焊接工艺：金属结构的制作或安装施工单位应根据相关标准制定焊接技术规程，并进行焊接工艺评定，以确保焊接质量。 高强度螺栓连接：高强度螺栓连接的设计、施工及验收应符合相关标准规定，确保连接的可靠性和耐久性。 安装精度：在安装过程中，应严格控制各部件的安装精度和相对位置关系，以确保起重机的整体性能和运行稳定性。 江苏苏州25吨双梁起重机销售公司设备优良、工艺精湛、检测手段齐全、技术力量充足，创立伊始即本着“专注、专心”的经营理念，依托技术团队优势和设备硬件保障，全力打造国内良心的起重设备企业。 联系方式：张经理 15517313026 网址：http://www.kuangshanzx.com
