单梁行车外形结构尺寸

本文相关关键词: 单梁|行车|外形|结构|尺寸|单梁|行车||单主|

  单梁行车是单主梁桥式行车,在车间应用非常广泛,一些客户对单梁行车的外形尺寸不是太了解,小编为大家简单介绍下。

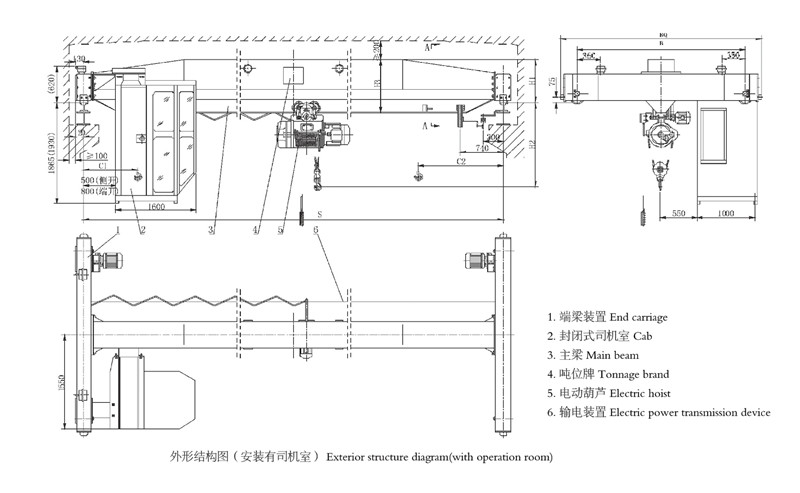

  单梁行车常与钢丝绳电动葫芦配合使用,主要由一个主梁、二个端梁、大车运行机构、钢丝绳电动葫芦、电气控制系统等组成。其外形图如下所示。

  上图中的单梁行车带有司机室,不过目前使用较少,只是为了更全面的介绍单梁行车,所以保留在了结构图中。

  图中的1-6个数字指带的含义已经在图中标示,图中也标示了一些固定的数值,大家根据图就可以看出所代表的含义,我们不过多解释。我们为大家讲解下字母所代表的含义。

  1、字母S代表单梁行车的跨度,两侧车轮的中心距,或者两根平行轨道的中心距。

  2、C1和C2代表行车吊钩左右运行的极限位置,C1为左极限位置,C2为右极限位置,一般C2的距离要比C1长。

  3、BQ代表行车端梁的长度,常见的有2500mm、3000mm、3500mm、4000、4500等几种尺度。

  4、B代表行车端梁的轮距,即同侧前后两个行走轮的中心距。

  5、H1代表车轮踏面,即轨道面到主梁顶端的跨度。

  6、H2代表车轮踏面到吊钩的最小距离,一般车轮踏面高度是不变的,如果想让行车有更高的起升高度,就要缩短H2的长度,可采用低净空电动葫芦等。

  7、H3代表主梁最顶端面到底部的跨度,也就是主梁的整体高度。一般单梁行车吨位、跨度越大,主梁高度越高。

  知道单梁行车的外形尺寸,可以更好的了解行车结构,购买安装行车时可以做到心中有数。
