桥式行车及龙门吊跨度测量方法

本文相关关键词: 桥式|行车||龙门吊|跨度|测量|方法|企业||

  企业在安装行车或龙门吊的时候,需要对跨度进行测量,如果跨度没有测量准确,可能会造成生产的行车无法正常安装。所以行车、龙门吊的跨度测量是非常关键的,小编为大家介绍下行车、龙门吊跨度的测量方法。

  行车起重机跨度测量

  1、通用桥(门)式起重机跨度测量条件应符合下列规定:

  1.1、室内桥门式起重机跨度测量应水平放置;

  1.2、室外单双梁起重机跨度测量应水平放置,并在无风情况下测量;

  1.2、测量起重机跨度时,钢卷尺和起重机轨道的温度应一致,钢卷尺不得摆动并自然下垂;

  1.3、钢卷尺应经省一级认可的计量部门检定合格,并在有效期内;

  1.4、起重机跨度不能通过计算,必须要实际测量;

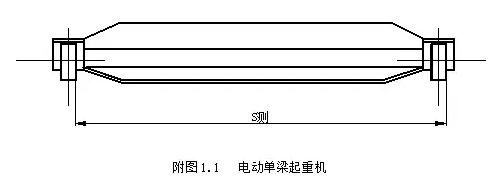

单梁行车跨度测量

  2、龙门吊起重机跨度的偏差△S应按下式计算:

  △S =S侧+△1+△2-S (附1.1)

  式中: S侧——跨度实测值(mm);

  S——跨度理论值(mm);

  △1——钢卷尺计量修正值(mm);

  △2——钢卷尺的修正值(mm),可按附表1.1或附表1.2取值;

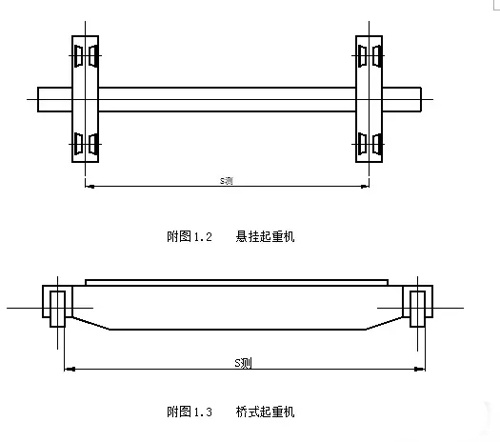

  悬挂起重机和桥式起重机跨度测量

  3、起重机跨度测量的位置宜按附图1.1~附图1.4确定。

悬挂行车和桥式行车跨度测量方法

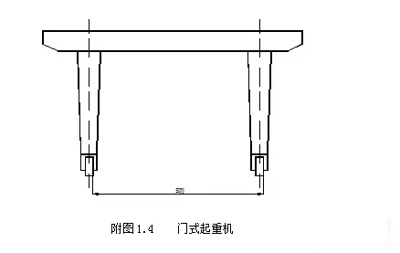

龙门吊跨度测量方法

  1、 钢卷尺计算修正值由计量部门提供(正或负),下图为桥式起重机轨道跨度测量、双梁起重机轨道跨度测量、门式起重机轨道跨度测量、大型装卸桥轨道跨度测量、悬挂起重机轨道跨度测量。

桥式行车及龙门吊轨道跨度测量

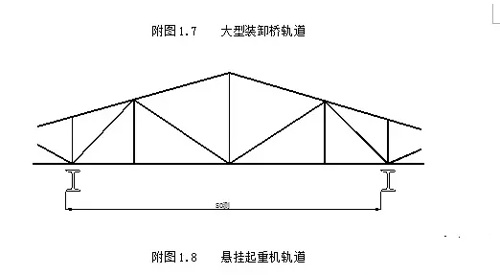

悬挂行车轨道跨度测量

  2、 行车轨道跨度的偏差△S0应按下式算:

  △S0 =S0测+△1+△2+△3-S0 (附1.2)

  式中: △S0——轨道跨度实测值(mm);

  △1——钢卷尺计量修正值(mm);

  △2——钢卷尺修正值(mm),按附表1.1或附表1.2取值;

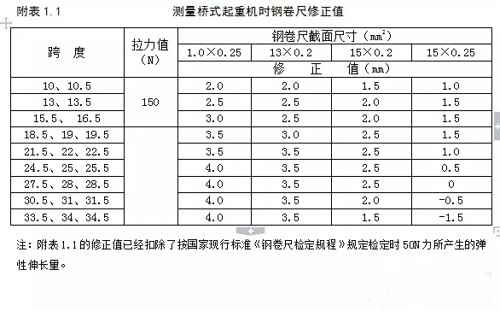

测量桥式行车钢卷尺修正值

  △3——温度修正值(mm)。 温度修正值按下式计算:

  △3=αS0(t-20) (附1.3)

  式中: α—— 钢卷尺线膨胀系数11.5×10-6/℃;

  t——测量时的实际温度(℃);

  S0——起重机轨道跨度的理论值(m)。

  测量单双梁桥门式起重机时钢卷尺修正值图示

  6、起重机轨道跨度测量的位置宜按附图1.5~附图1.8确定。

  桥式行车及龙门吊起重机的跨度测量应该尽量精确,减少误差,避免因为测量不准确,造成无法正常安装使用。
