架桥机的结构组成及工作原理

本文相关关键词: 架桥机||结构|组成||工作|原理|架桥机|

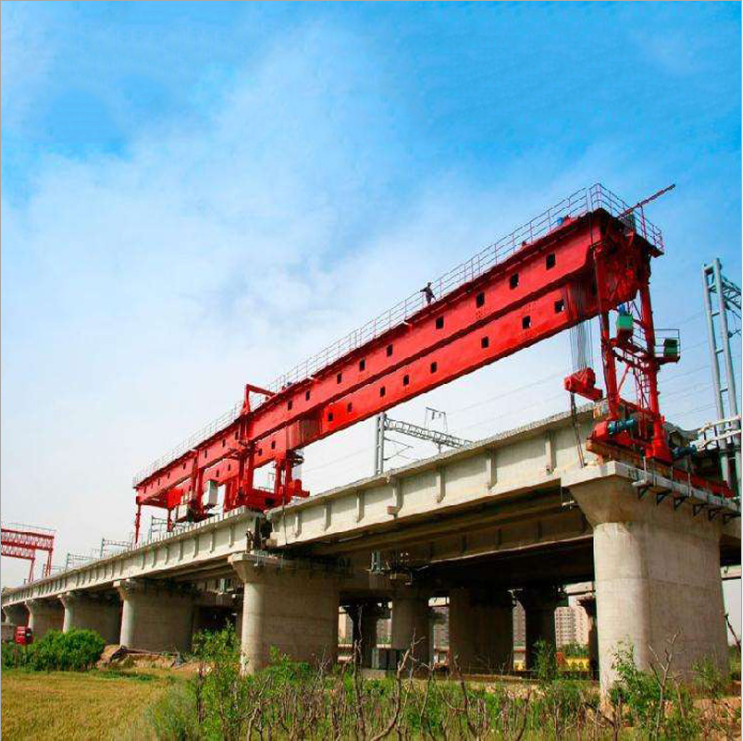

  架桥机是在公路、铁路桥梁架设上常用的一种大型起重机械,架桥机主要由主、辅纵导梁及支撑系统,主横梁及起吊系统,主导梁纵移系统,前、后支架前移系统等组成。

  1、主、辅纵导梁及支撑系统

  整个架桥机纵导梁由两根纵导梁组成。一根纵导梁中有主导梁、辅导梁,各导梁之间用销轴连接,两导梁之间通过前、中、后横联及斜撑连成一体。

  支撑系统由前、后支架作为主要支撑,中支腿、后支腿、辅助支腿作为辅助支撑。

  2、主横梁及起吊系统

  由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机安装在起重行车车架上,通过链传动使起重行车车架及钢轮在主横梁轨道上行走,实现卷扬机起吊的横向移动。主横梁与主横梁纵移平车用螺栓连接成一体,"三合一"减速机通过齿轮传动使行走轮等组成的台车在A字型桁架的轨道上纵向移动,实现吊梁前移。卷扬机动作使吊具作上下运动,从而实现整个架梁过程的前后、左右升降各种运动。

  3、主导梁纵移系统

  4台摇滚总成装于架桥机导梁下弦处的前、后支架上,导梁靠下弦与摇滚之间产生的磨擦力作纵向移动。

  4、前、后支架前移系统

  电动葫芦与摇滚台车相连,架桥机辅支腿、中支腿、后支腿临时支撑时,前、后支架台车离开桥面,电动葫芦与摇滚台车用弯板和销轴连成一体,在重力作用下,电动葫芦轮子踏面接触导梁下弦,电动葫芦在下弦铺好的轨道上行走,带动前、后支架纵向移动,到达预定的位置。

  5、由4个液压泵站、12个液压缸及一系列管路和液压元件组成。整机每侧上装有6个油缸,两个泵站。泵站作为油缸的动力源,4个油缸分别位于纵导梁的 前、中、后位置,用于整机的辅助支撑、整机抬起。

  6、由主控箱、操作箱、控制回路等组成,能同时及分别控制30台电机按工作程序进行。
